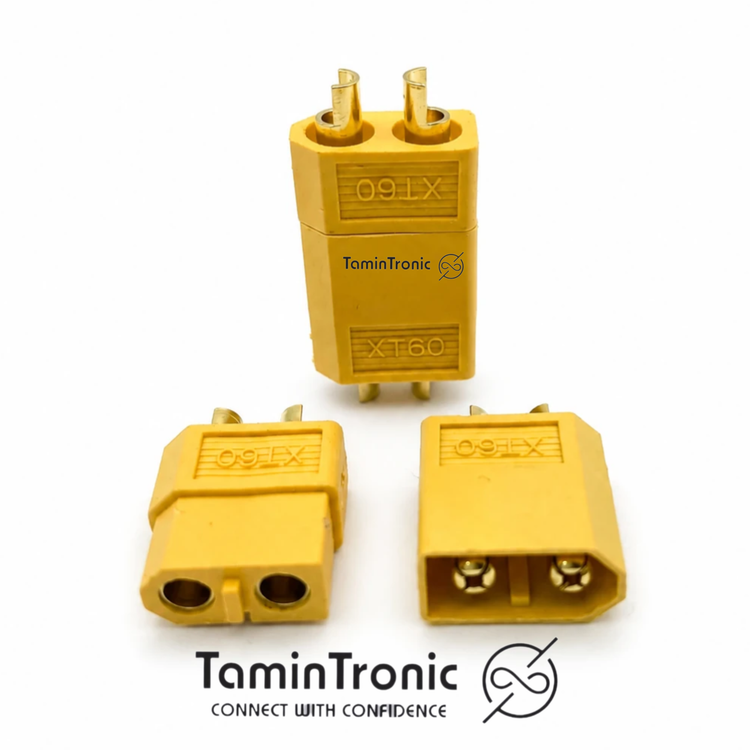

کانکتور XT60 نری و مادگی

مشخصات فنی

نوع کانکتور: XT60

جریان دائم واقعی: 30A

جریان لحظه‌ای: 60A (چند ثانیه)

ولتاژ نامی: 500V DC

جنس بدنه: Nylon / PA مقاوم حرارتی

جنس پین:  مس (Copper)

مقاومت تماسی تقریبی: ≤ 0.5 میلی‌اهم

دمای کاری: ‎-20°C تا +120°C

سایز سیم پیشنهادی: AWG12 تا AWG14

نوع اتصال: لحیمی (Solder Type)

توضیحات تخصصی

کانکتور XT60 یکی از استانداردهای صنعتی در اتصال باتری‌های لیتیومی و مدارهای توان متوسط است. این مدل برای جریان دائم 30 آمپر واقعی طراحی شده و توانایی تحمل پیک 60 آمپر را در بازه‌های کوتاه دارد.

با فرض مقاومت تماسی حدود 0.5mΩ0.5 m\Omega0.5mΩ، در جریان 30A افت ولتاژ حدود:

V=I×R=30×0.0005=0.015V V = I \times R = 30 \times 0.0005 = 0.015V V=I×R=30×0.0005=0.015V

و توان تلفاتی:

P=I2R=302×0.0005=0.45W P = I^2R = 30^2 \times 0.0005 = 0.45W P=I2R=302×0.0005=0.45W

خواهد بود که در صورت استفاده از سیم مناسب (AWG12) و لحیم استاندارد، در محدوده حرارتی ایمن قرار می‌گیرد.

بدنه از Nylon مقاوم در برابر حرارت ساخته شده که در برابر تغییر شکل ناشی از دمای لحیم‌کاری مقاوم است. طراحی پولاریته‌ی فیزیکی XT60 از اتصال معکوس جلوگیری می‌کند و سطح تماس استوانه‌ای پین‌ها باعث کاهش جرقه و افزایش پایداری اتصال می‌شود.

کاربردهای رایج:

• پک باتری LiPo و Li-ion
• درون و تجهیزات RC
• سیستم‌های تغذیه DC
• پاور ماژول‌های صنعتی سبک

برای جلوگیری از داغ‌شدن:

• از سیم نازک‌تر از AWG14 استفاده نشود
• لحیم‌کاری بیش از حد طولانی انجام نشود
• در بار دائم بالای 30A توصیه نمی‌شود
